초경원형톱날의 명칭

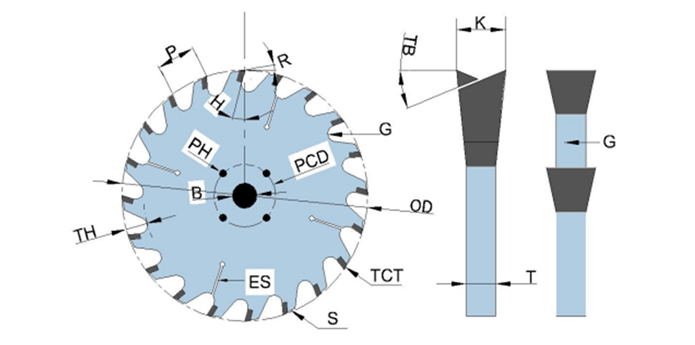

1. 초경원형톱날의 명칭
| 명칭 | 상세설명 | 명칭 | 상세설명 | |
|---|---|---|---|---|
| B | 톱날의 내경 | PH | Pinhole | |
| G | Gullet | R | Relief Angle | |
| H | Hook Angle | S | Shoulder | |
| K | Kerf | T | 톱날 본체 두께 | |
| OD | 외경 | TB | Top Bevel Angle | |
| PCD | 피치원 직경 | TCT | 초경팁 | |
| P | Pitch | TH | 치형의 높이 | |
2. 초경원형톱날 표기방법
| 외경 | K | t | 내경 | 핀홀치수 | 톱날수 |
|---|---|---|---|---|---|
| 450 | 3.0 | 2.5 | 50 | 4 / 15 / 80 | 120 |
| ※ 핀홀치수 4/15/80의 의미 : 외경 15mm 구멍이 80mm PCD에 4개 존재 | |||||
